行车记录仪的种类很多,有吸盘式,后视镜式,台式,以及目前最新的专车专用隐藏式等。每一种行车记录仪都需要取电,取电就涉及到走线。有人会问有没有不用走线的记录仪?或者是后摄像头不用走线的?这种想法是好的,但是要考虑到原理。目前的技术水平来说,还达不到这种情形。任何行车记录仪都是车内取电使用最佳,后摄像头也是走线车尾安装,连接插主机使用。

隐藏式行车记录仪,支持OBD和保险盒供电

基本的前后镜头的行车记录仪走线其实不难,插点烟器就更容易了。考虑到美观,行车记录仪肯定是隐藏埋线最佳,接OBD简单方便,保险盒则有一点技巧和知识要求,下面可以分享隐藏式行车记录仪接OBD和保险盒的教程,基本走线方法。具体实现几个目标要求:1.隐藏走线埋线,无明线明线外露。2.保险盒ACC取电,实现熄火后停车监控。3.使用降压线,实现低压保护功能,保护电瓶。

凯路德C1隐藏式行车记录仪安装效果图

以凯路德C1隐藏式行车记录仪为例,专车专用隐藏式,专车专用意思是隐藏式这种针对每个品牌的车型,开发出贴合原车的模具,无损安装,完美贴合美观。同时无电池设计更稳定耐用,单镜头录影可达到2K高清,前后双镜头录影则是双高清1080P,联咏96663芯片及索尼323感光芯片。走线则完全采取隐藏无损方式,当然这类都有包安装,实际上走线教程可供了解或者自己走线时候可参考。

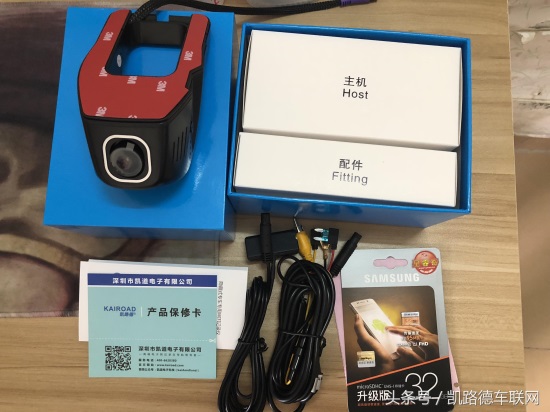

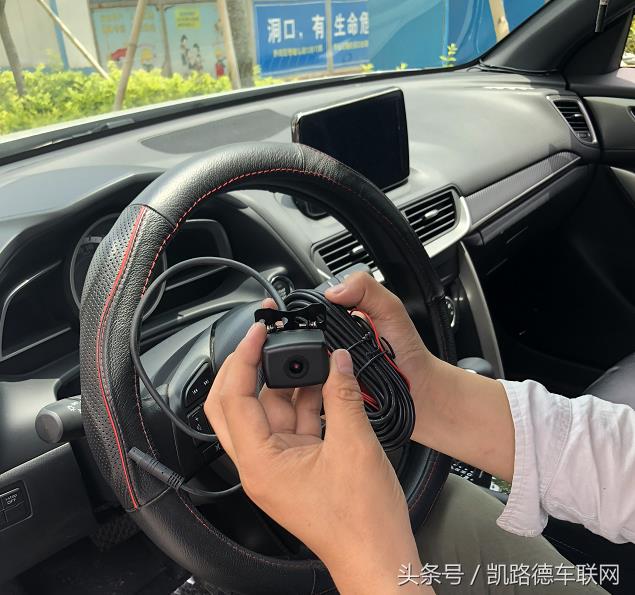

凯路德C1隐藏式行车记录仪主机+高速TF卡+降压线+后摄像头+撬棒等配件

选取的是无需拆原车盖板车型安装,比如日系、韩系、德系以及国产很多车型都是无需拆盖板,其他车系低配版本也都是无需拆,有些车系高配车有盖板的,则扣开盖板安装。当然这种情形还是包安装的更方便。

凯路德C1隐藏式行车记录仪主机+降压线+后摄像头+撬棒等配件

主要部件准备好,只需要撬棒就能很好安装,在车辆熄火情况下安装走线,安装完成后再启动车子查看。

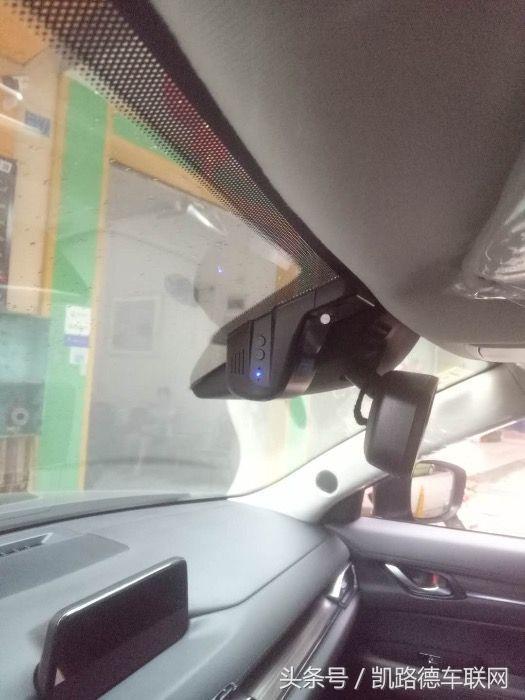

主机卡扣固定前挡风玻璃,后视镜支架后方,居中位置固定

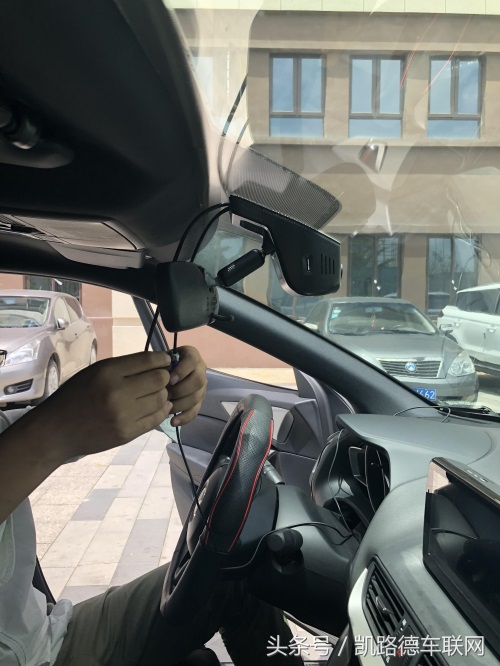

主机固定安装后,左边接头走线取电,保险盒和OBD都可以,右侧则是后摄像头走线

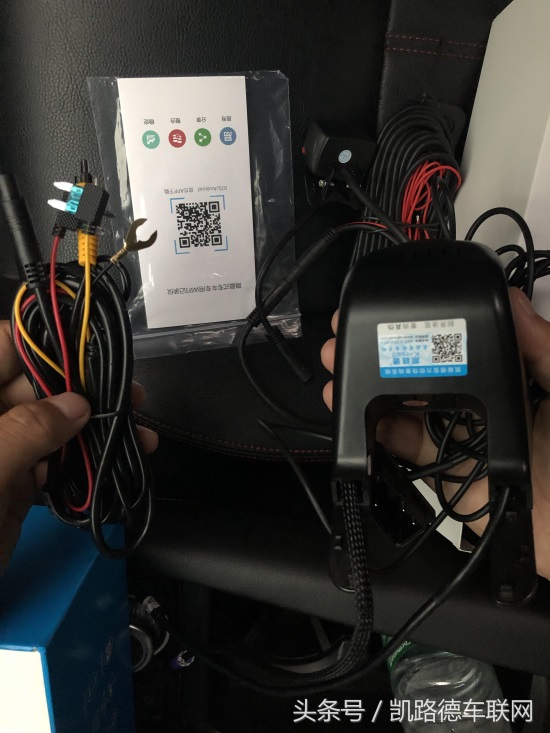

先从左边走线,取电接保险盒,使用的是配好的降压线

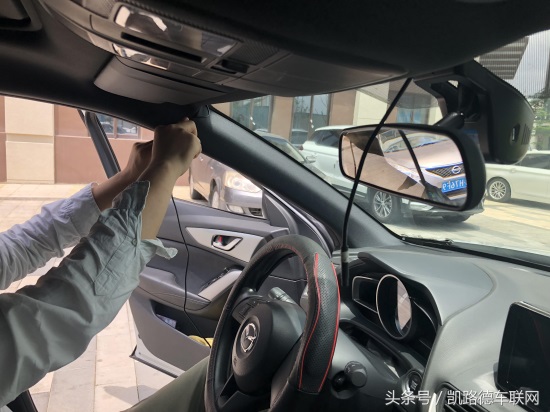

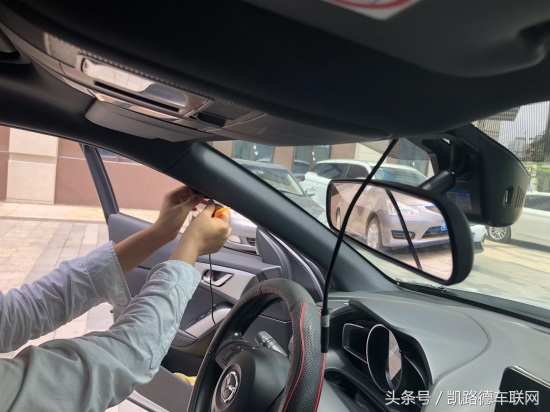

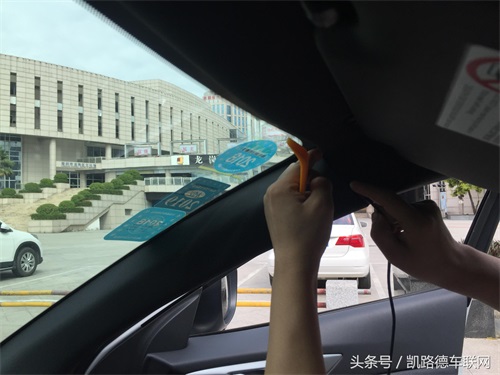

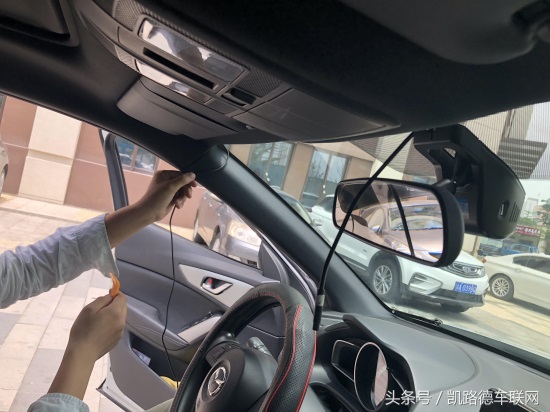

车窗边缘缝隙走线埋线

隐藏之后没有明线

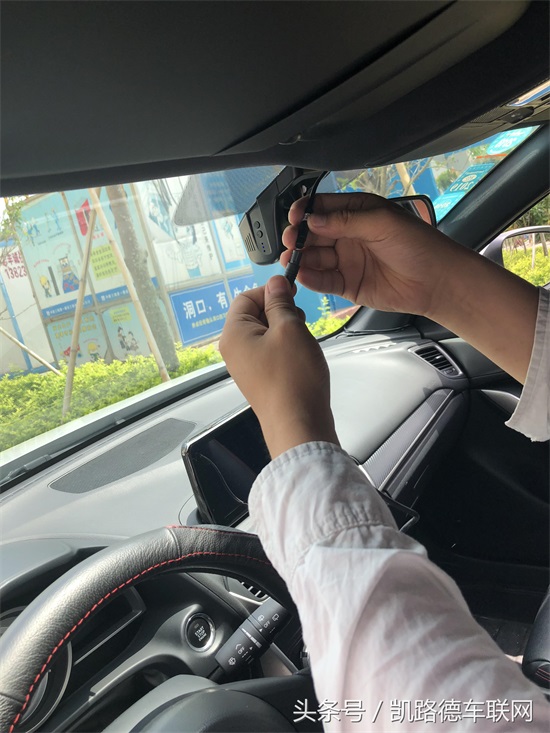

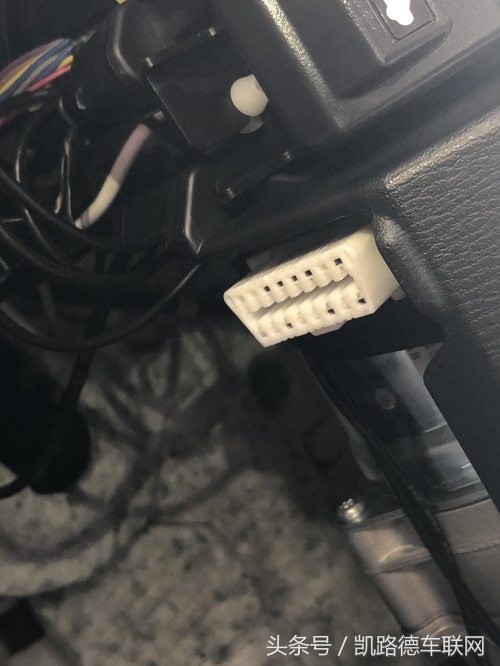

车内ODB接口,找到后,直接对插取电

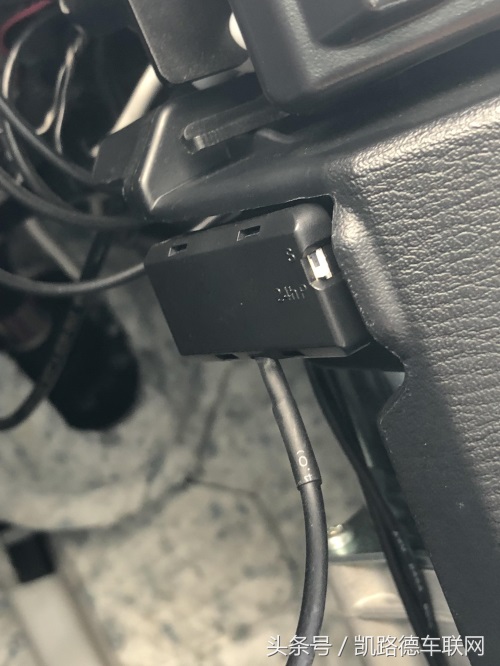

OBD降压线,具有低压保护功能,能直接对插取电

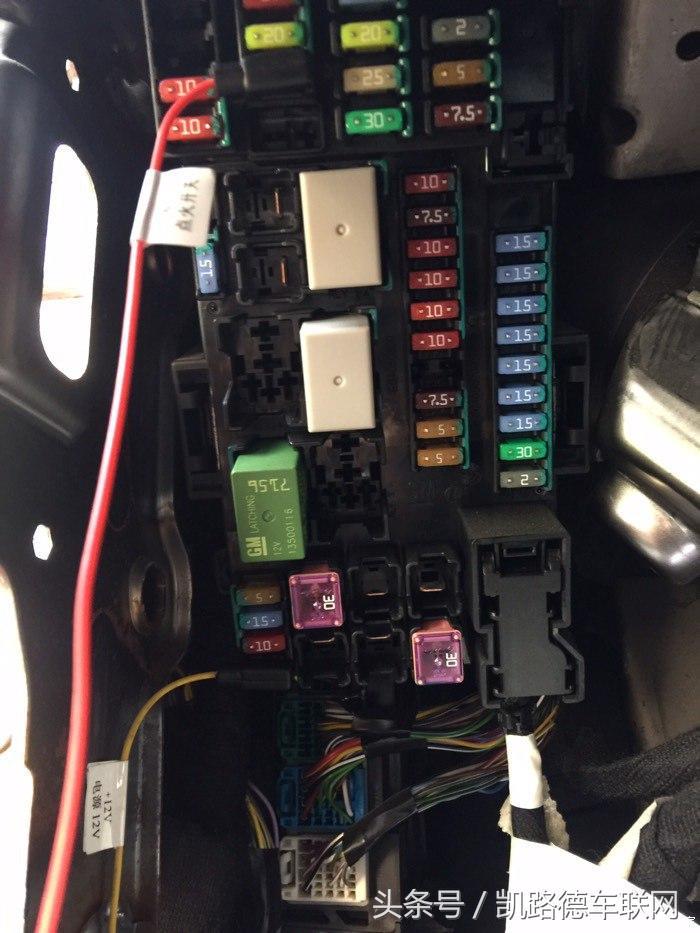

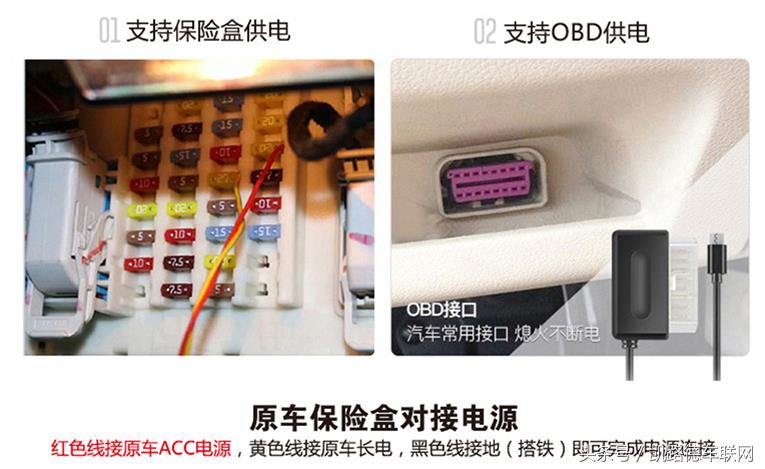

保险盒取电,相对复杂,红色线接原车ACC,黄色线接常电,黑色线接地线(搭铁),就可以了

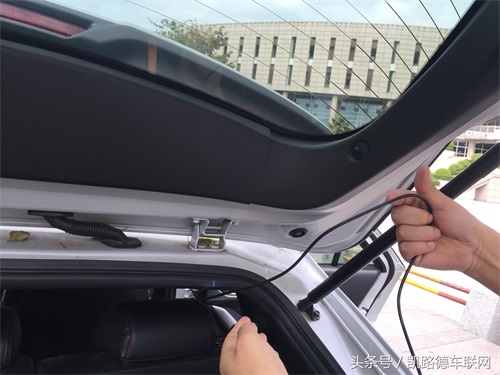

接下来是后摄像头走线,相对来说并不复杂,只是埋线走线需要点时间,大致一看就会,新手都能自己走线

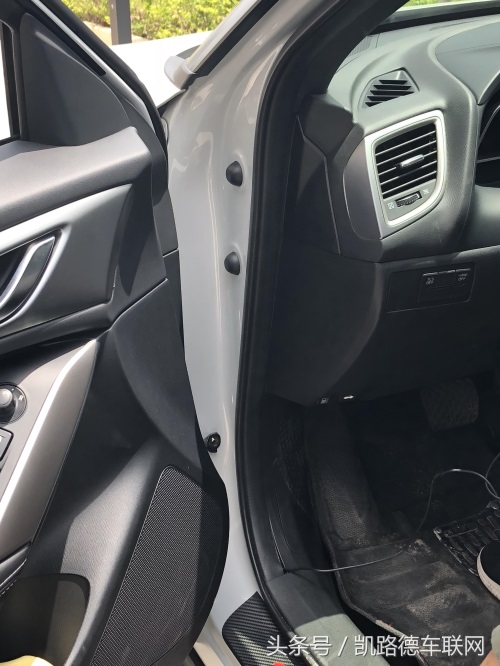

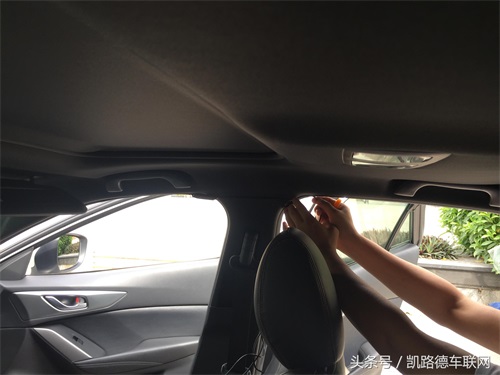

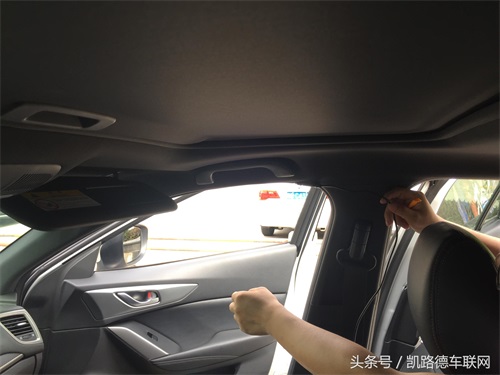

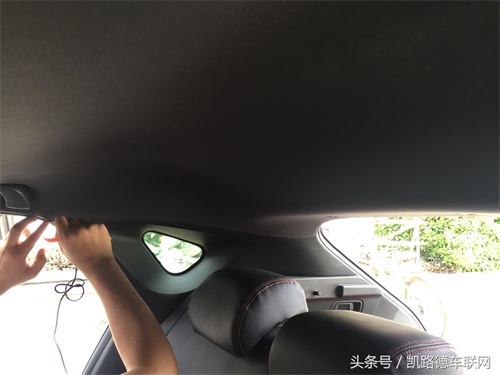

后摄像头插上主机,然后副驾驶车窗边缘隐藏走线

隐藏走线大致只需要看线路图就能明白

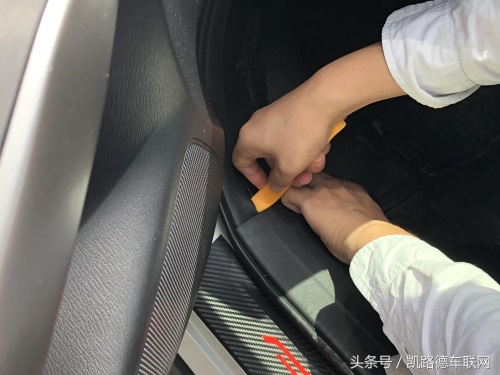

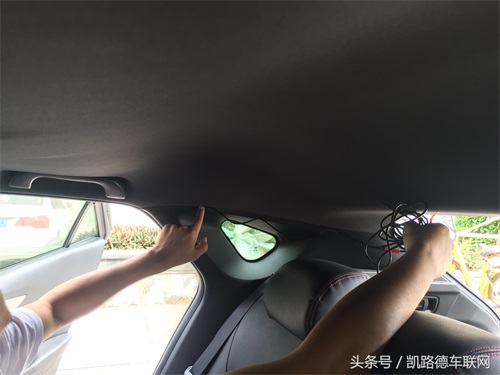

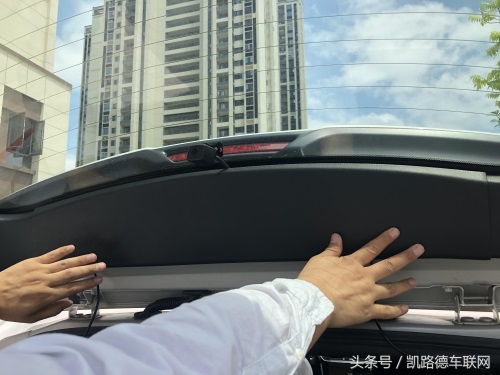

盖板取下,多余的线收束隐藏

扣紧盖板

后摄像头粘贴固定,车内安装效果图

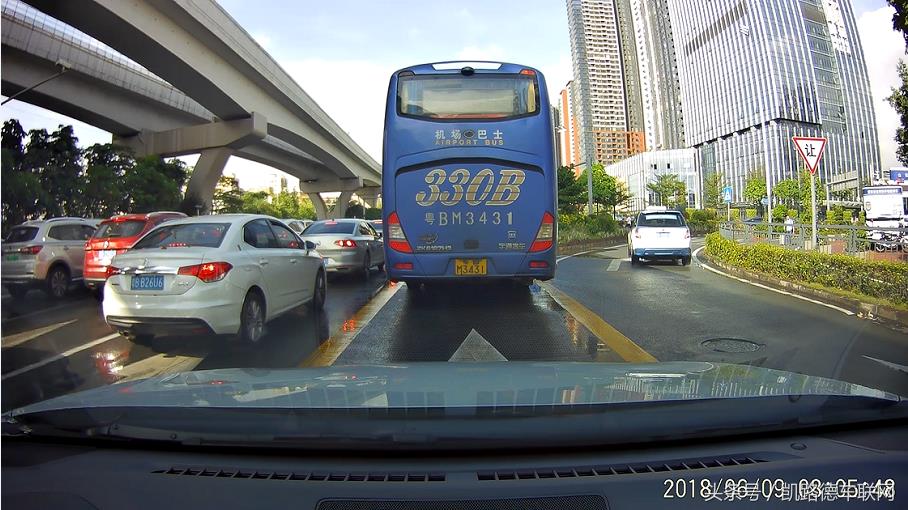

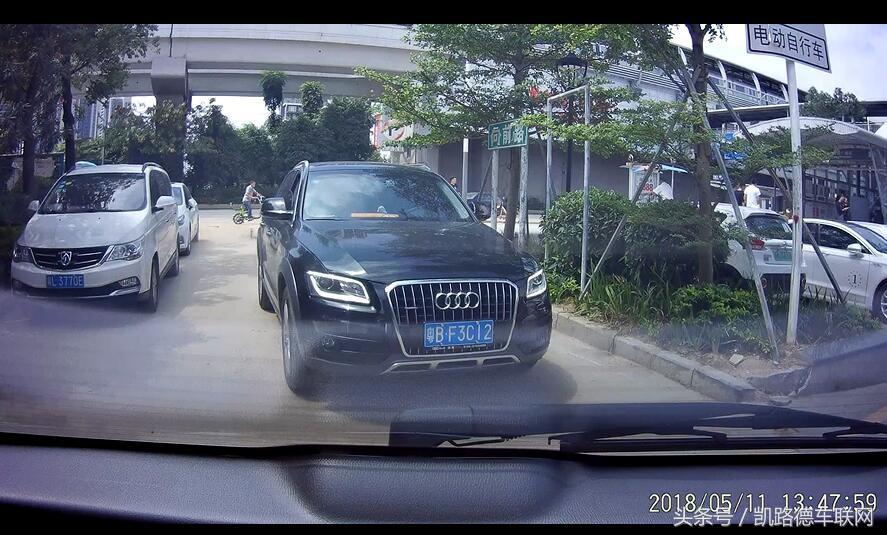

安装完毕,前置摄像头效果图

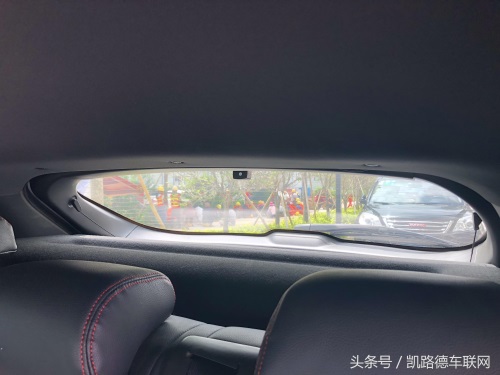

后摄像头安装效果实拍图

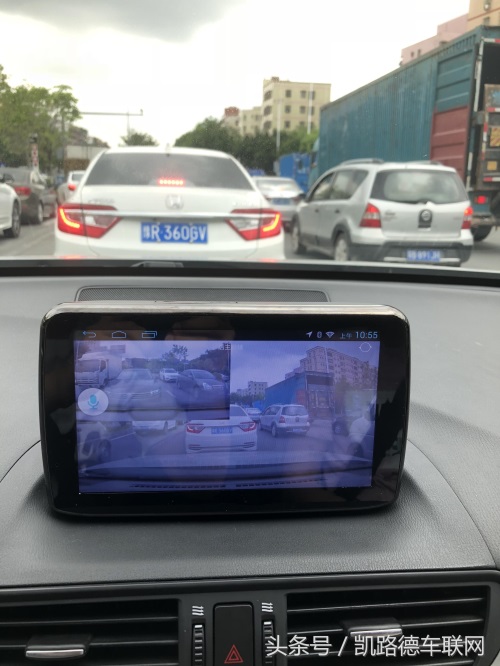

连接车内中控屏幕显示

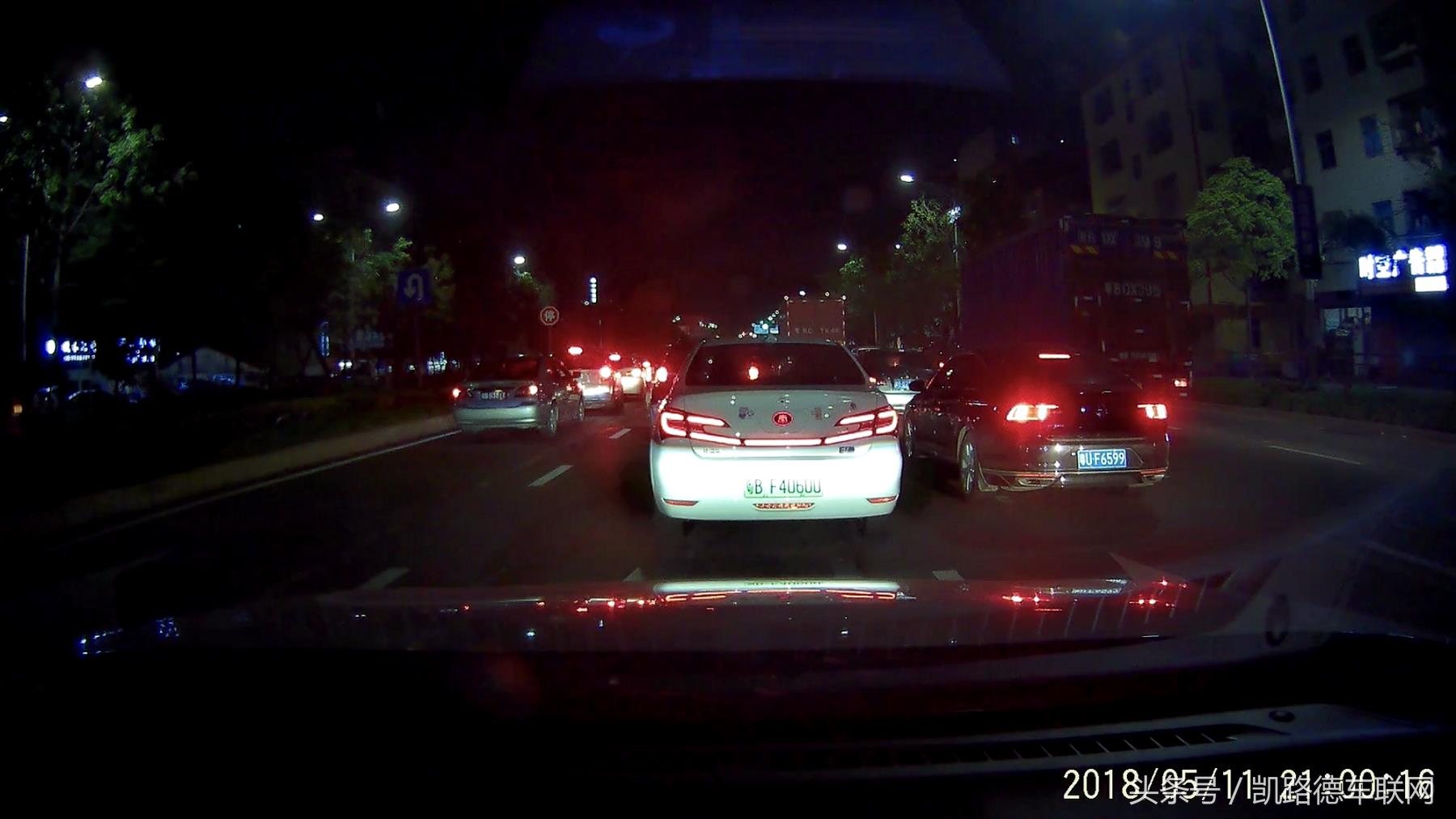

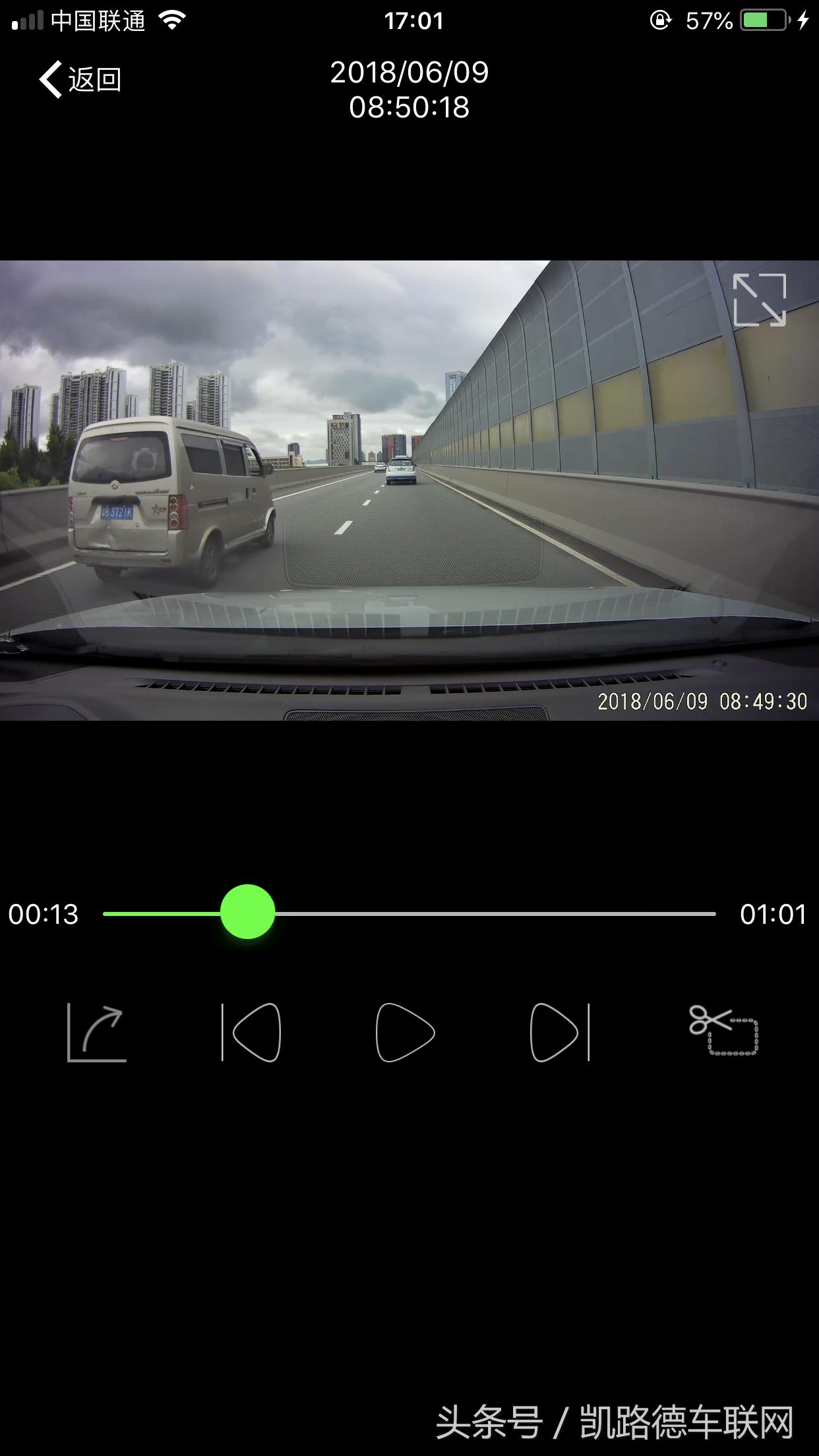

手机互联高清回放视频

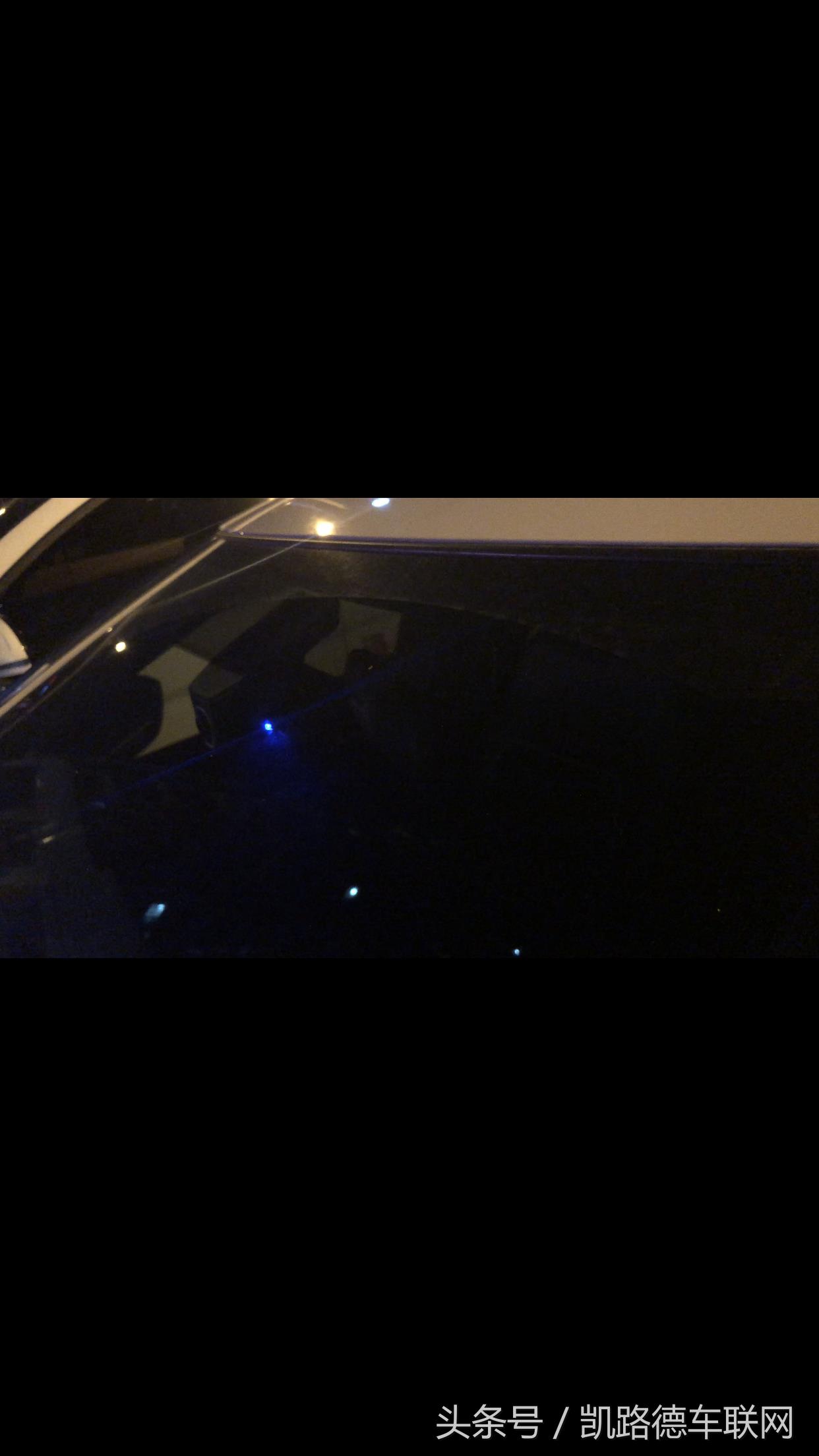

停车监控,机器呼吸灯闪烁,录影监控中
