了解悬挑式脚手架

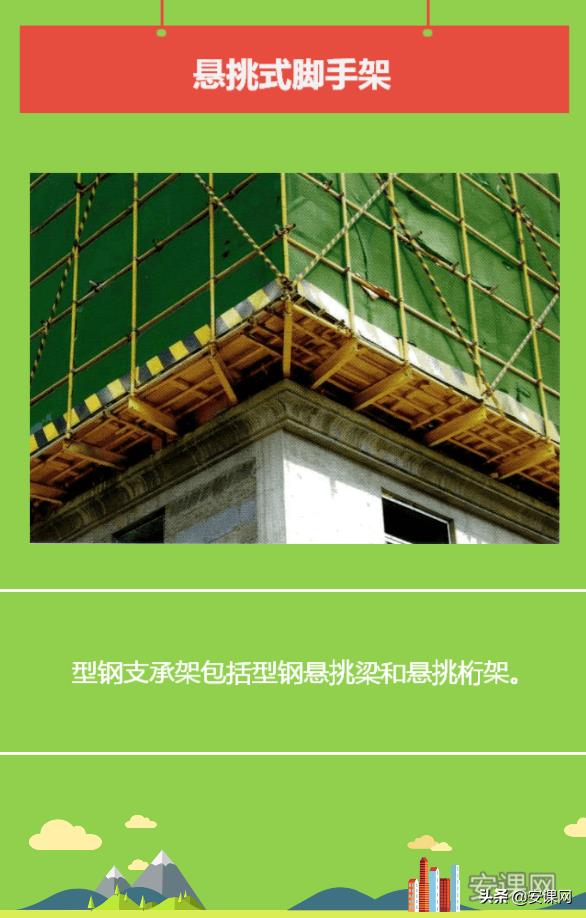

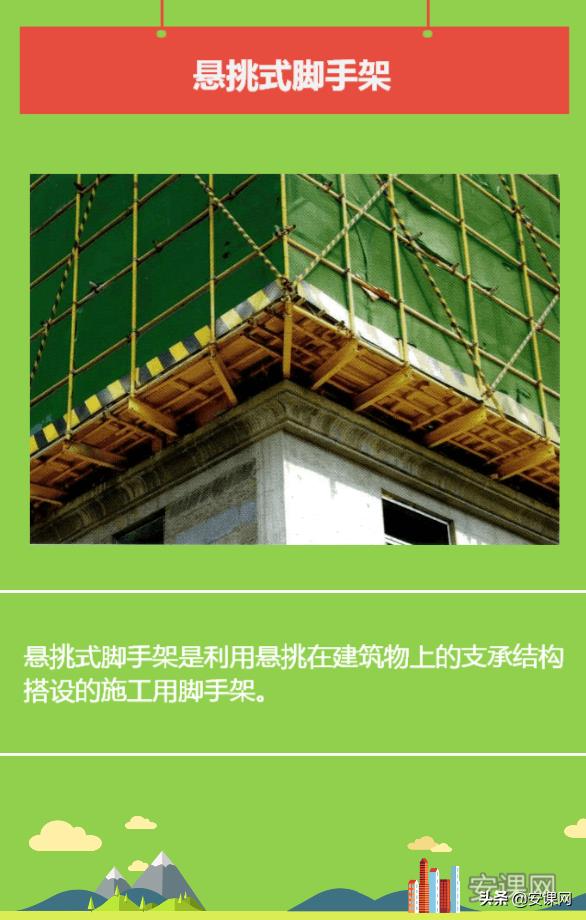

悬挑式脚手架是利用悬挑在建筑物上的支承结构搭设的施工用脚手架。 悬挑式脚手架由型钢支承架、扣件式钢管脚手架及连墙件等组合而成，立杆基础无需落地，支承在悬挑梁上，架体的全部荷载通过悬挑支承结构传递到建筑主体结构上。 型钢支承架包括型钢悬挑梁和悬挑桁架。

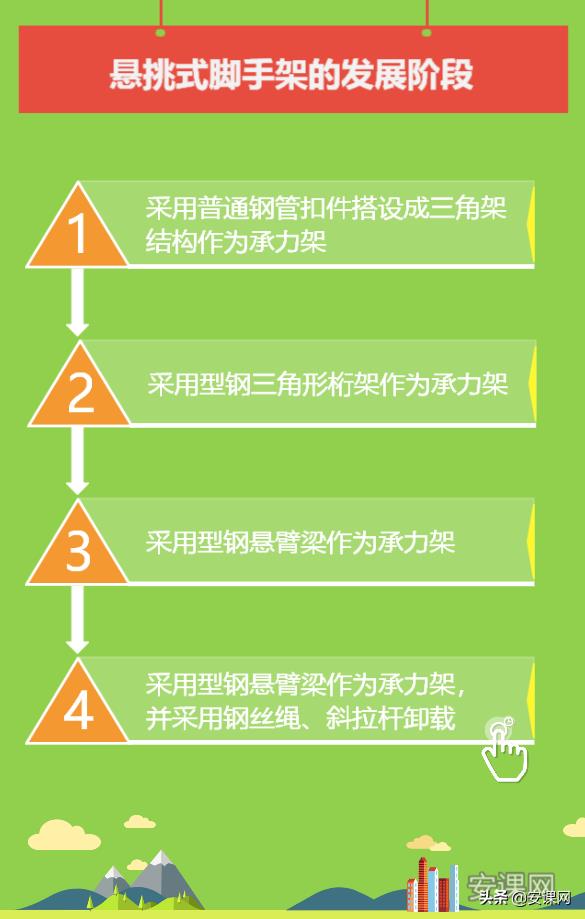

悬挑式脚手架的发展阶段是：

1、第一阶段：采用普通钢管扣件搭设成三角架结构，作为承力架

普通钢管扣件搭设的三角架承载能力低，搭设的质量离散性较大，安全不易保障。

2、第二阶段：采用型钢三角形桁架，作为承力架

架体一般是搭设在承载能力较高的三角形桁架上，每段的搭设高度一般为2-6层楼高，首先都要预制2-3段的悬挑架，再进行倒替翻升。型钢三角形桁架应用于框架结构时，需按结构梁柱位置设置三角架并在三角架上方安装型钢次梁，或加长斜撑杆使三角架高度达到一层的高度。 三角形桁架的斜撑杆受结构形式及支撑位置的限制，多应用于剪力墙结构，安全稳定性较差。另外，设置的连墙件较多，对外墙装修的影响较大，所以相对于型钢悬挑脚手架，应用相对较少。

3、第三阶段：采用型钢悬臂梁，作为承力架

型钢悬挑梁不受建筑结构形式的限制，在框架结构中应用起来更为简便，只需通过预埋于建筑结构梁、板上的预埋U型钢筋拉环或U型螺栓，就可以将型钢悬挑梁与建筑结构连接。

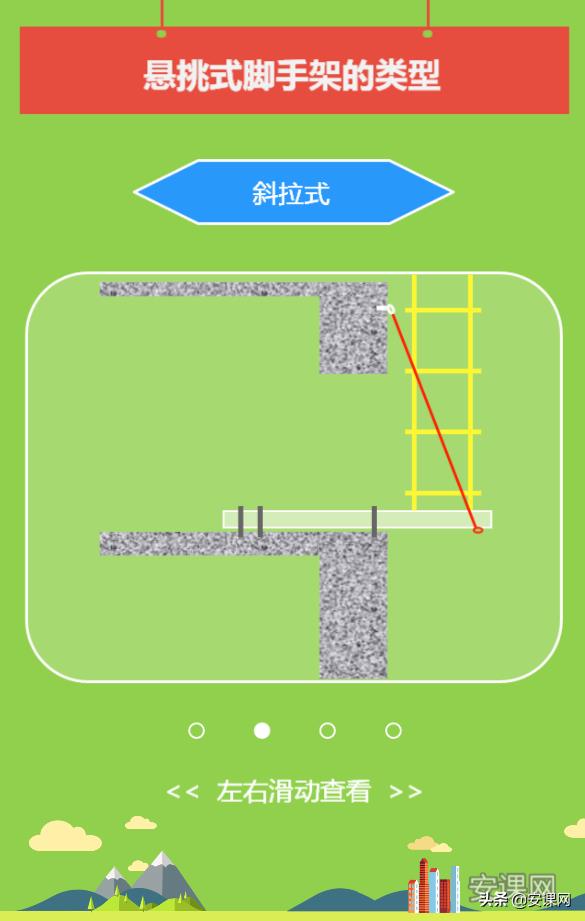

4、第四阶段：采用型钢悬臂梁，作为承力架，并采用钢丝绳、斜拉杆卸载

高层建筑的悬挑式脚手架施工危险性比较大，因为外架受力关键点是固定型钢悬挑梁上的锚筋，一般只是一道锚筋受力，只要受到破坏就会影响整个外架安全，所以在施工中最好采用双保险的措施，即在每个型钢悬挑梁端部宜设置φ14mm以上柔性钢丝绳，与上一层建筑结构上的预埋吊环斜拉结，将架体吊拉于混凝土结构上，形成卸载体系；或者用圆钢或型钢等材料制作的钢拉杆，来对型钢梁进行斜拉，达到卸载目的。

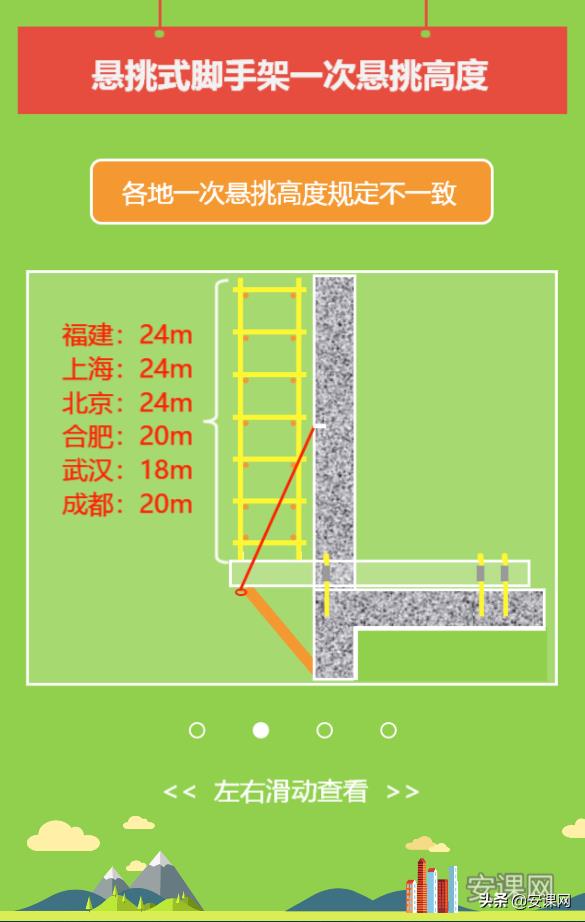

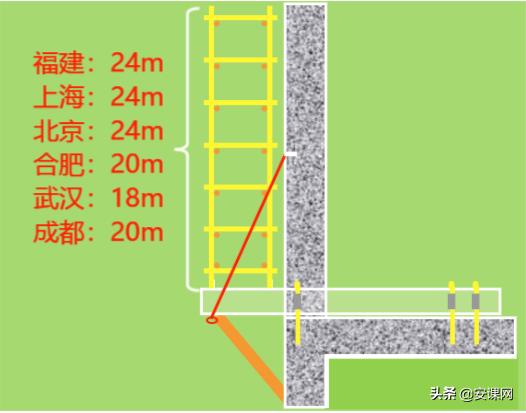

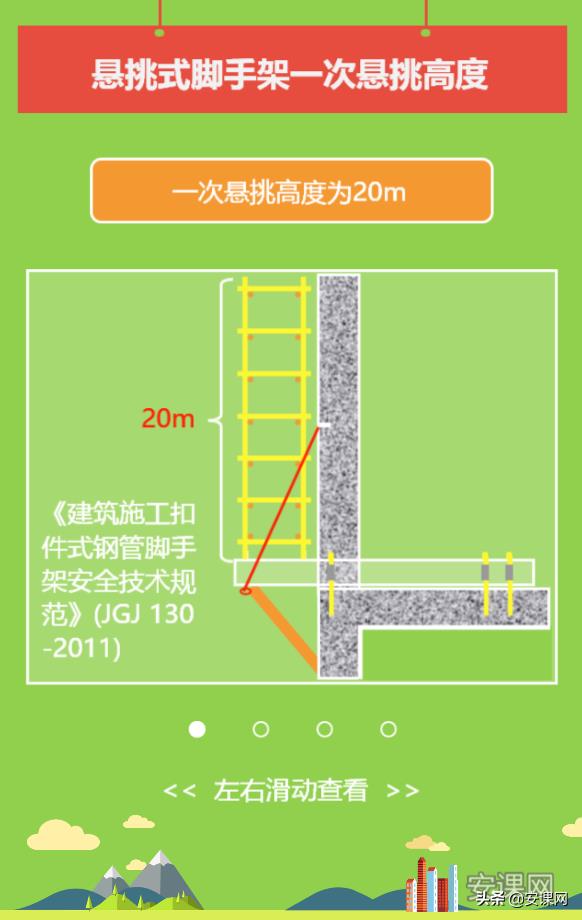

《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)规定：多层或高层建筑物施工中采用悬挑脚手架时，应将脚手架沿建筑物高度方向分成若干段，悬挑脚手架的一次悬挑高度应20m。分段的外脚手架结构自成体系。 型钢悬挑架一次悬挑高度过高，型钢悬挑体系和架体的安全性能下降。

学习内容：

1、悬挑式脚手架

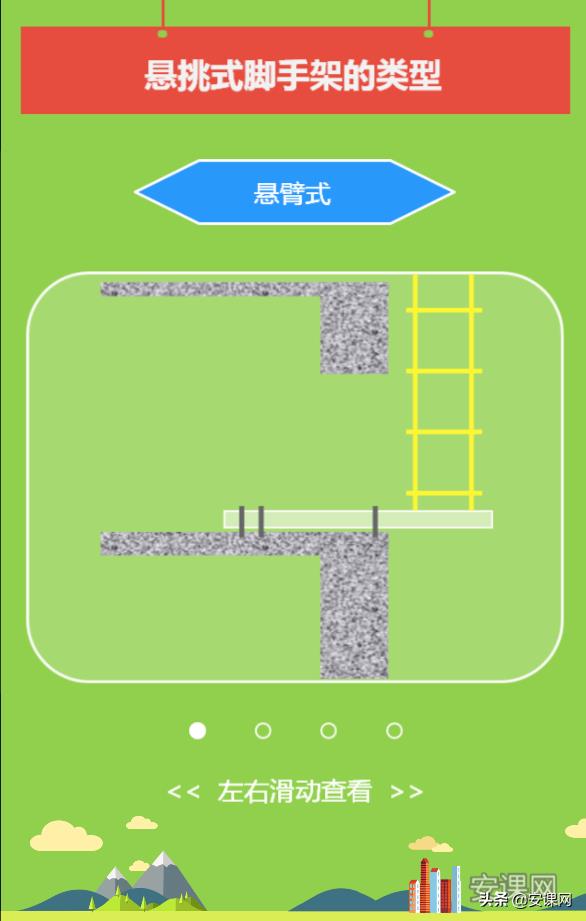

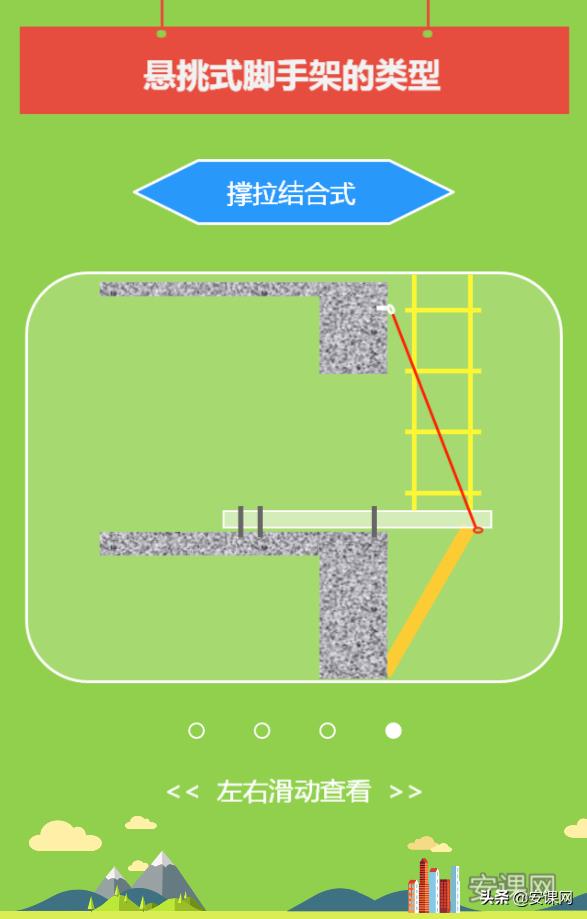

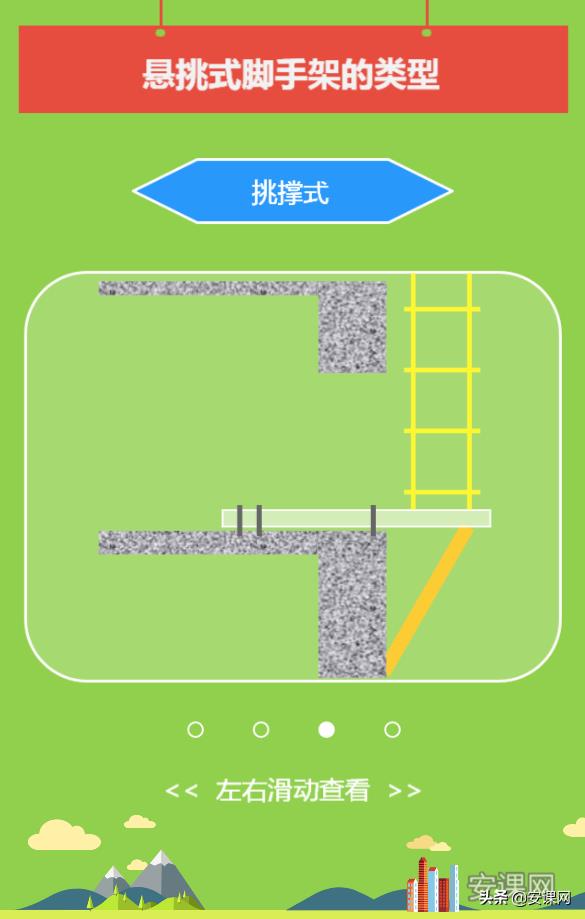

2、悬挑式脚手架的类型

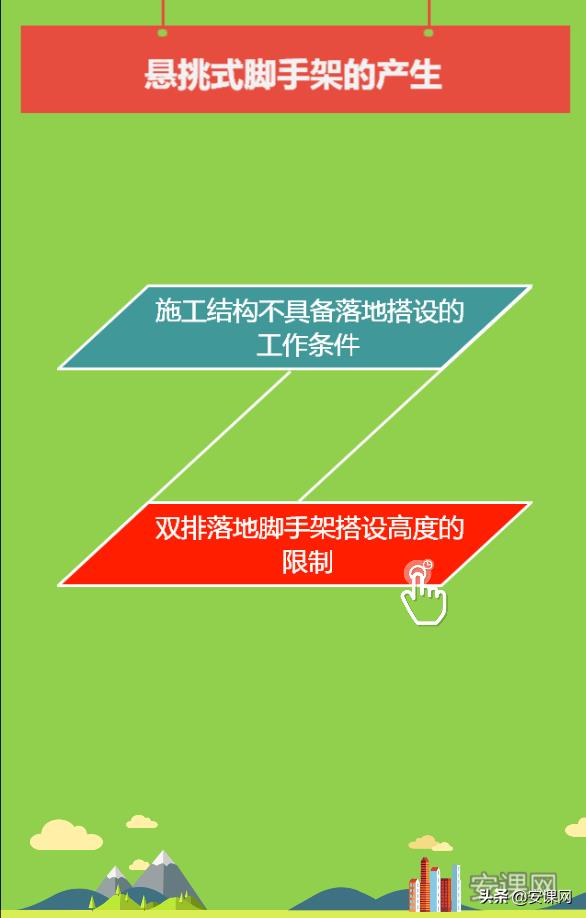

3、悬挑式脚手架的产生

4、悬挑式脚手架的发展阶段

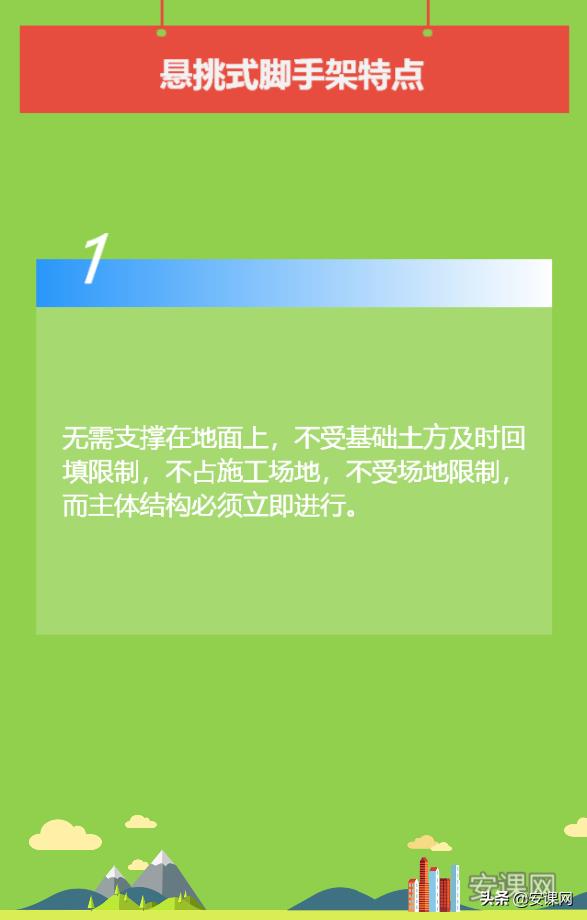

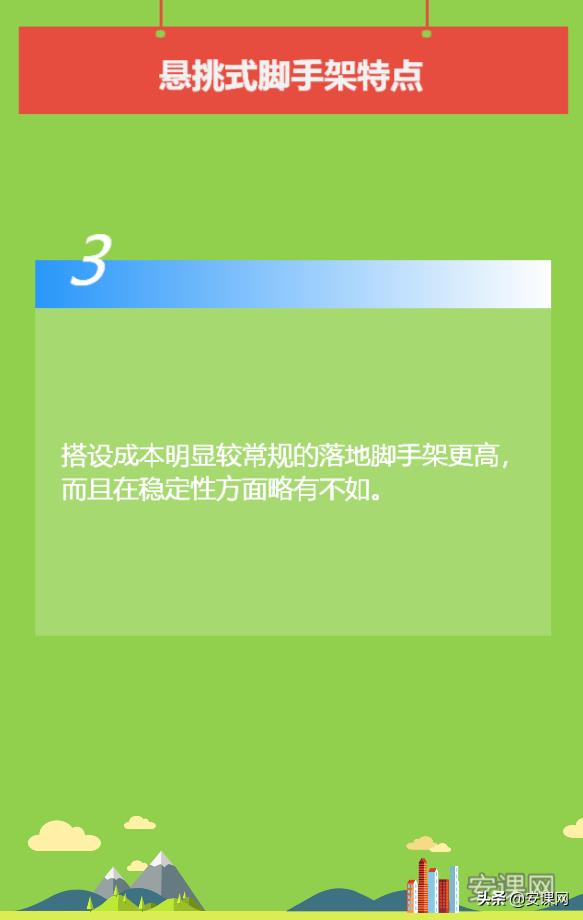

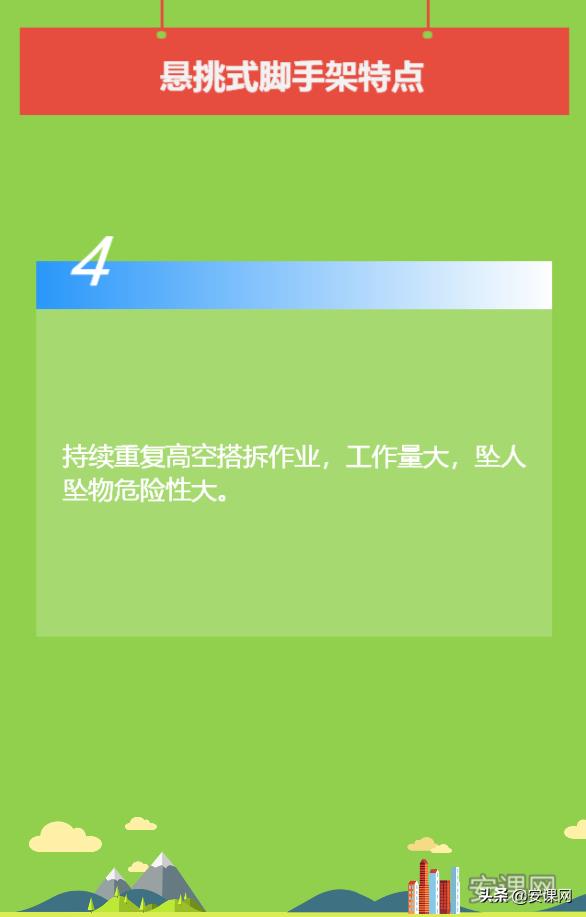

5、悬挑式脚手架特点

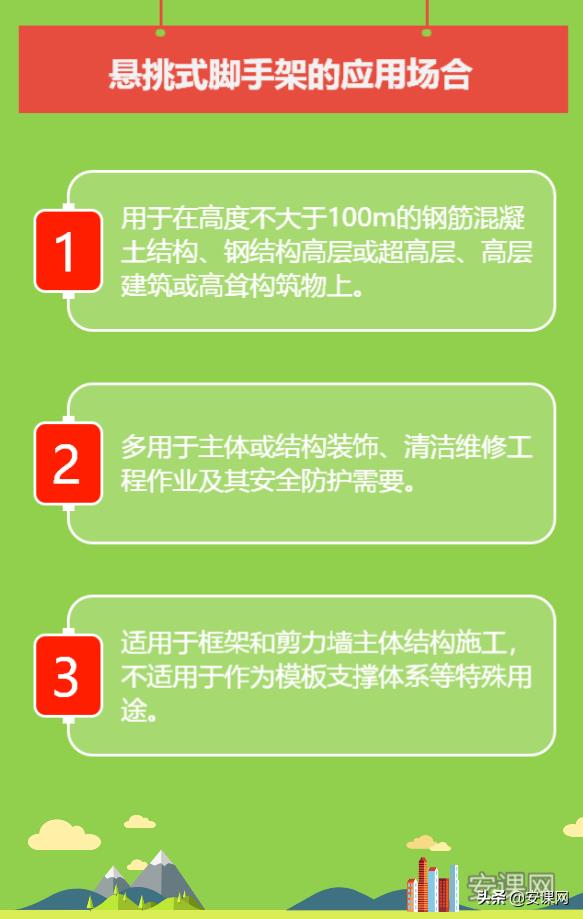

6、悬挑式脚手架的应用场合

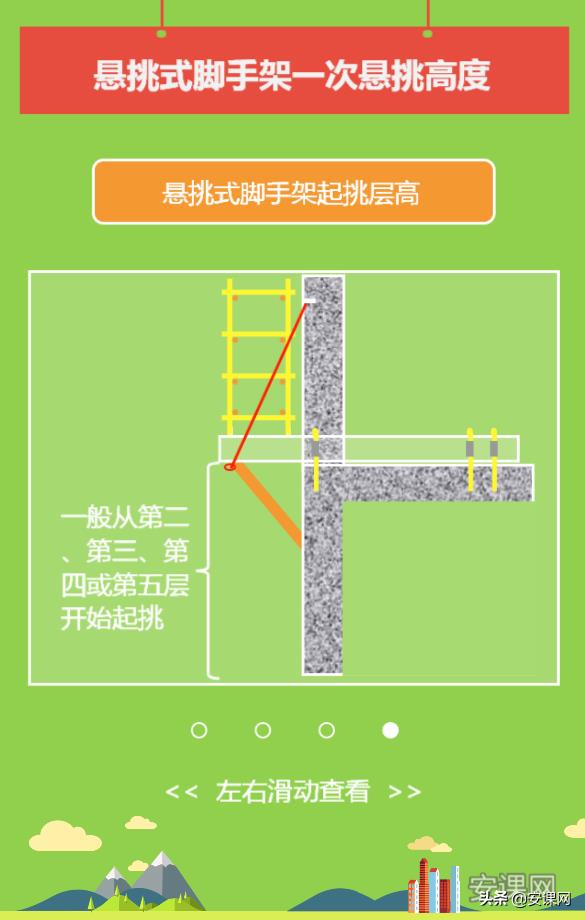

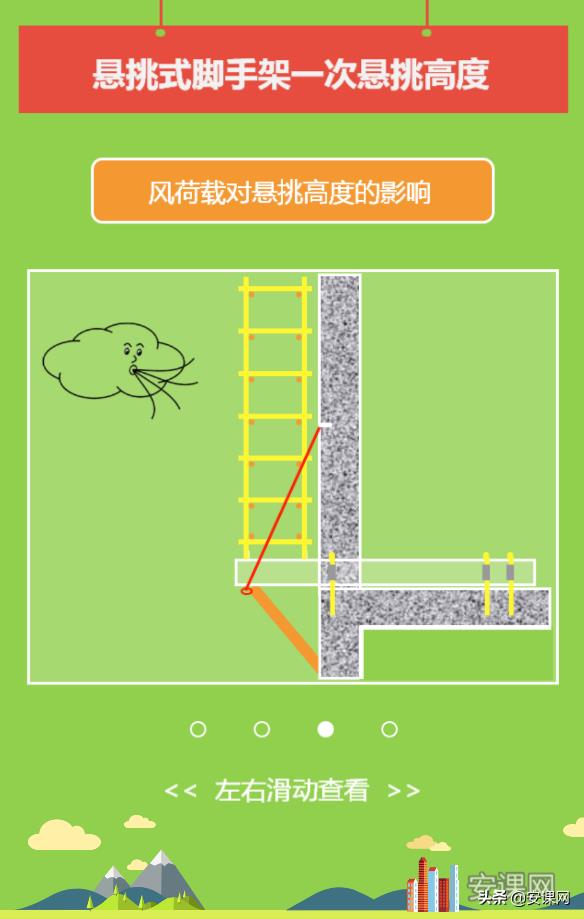

7、悬挑式脚手架一次悬挑高度
